Pierre LERAY

Jean-Philippe LARUE                                                                                           Groupe 8















PROJET OBJET COMMUNICANT



SMART GARBAGE









Home Page

Les premières esquisses



DESCRIPTION :

Nous commencons a avoir une idée plus précise du design que nous allons donner a notre objet : Nous pensons que le mieux, niveau design ce serait de faire une poubelle carré ou plutôt sous une forme de pavé. Pour les dimensions, nous pensons etre dans cet ordre de grandeur:
    - entre 50 et 65 cm en hauteur (les 5 cm du couvercle sont compris)
    - entre 45 et 60 cm en longueur (15 cm par container, donc 3 minimum  ou 4 si on rajoute les déchets organiques)
    - entre 25 et 35 cm de profondeur (les 5 cm pour glisser les composants électroniques sont compris).

DESSINS :

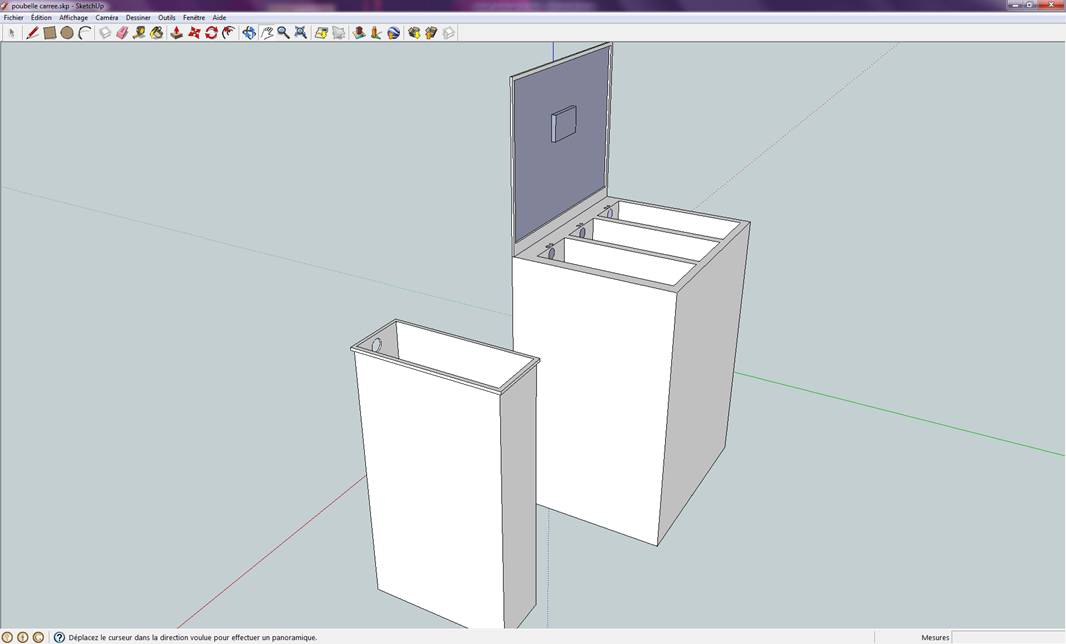

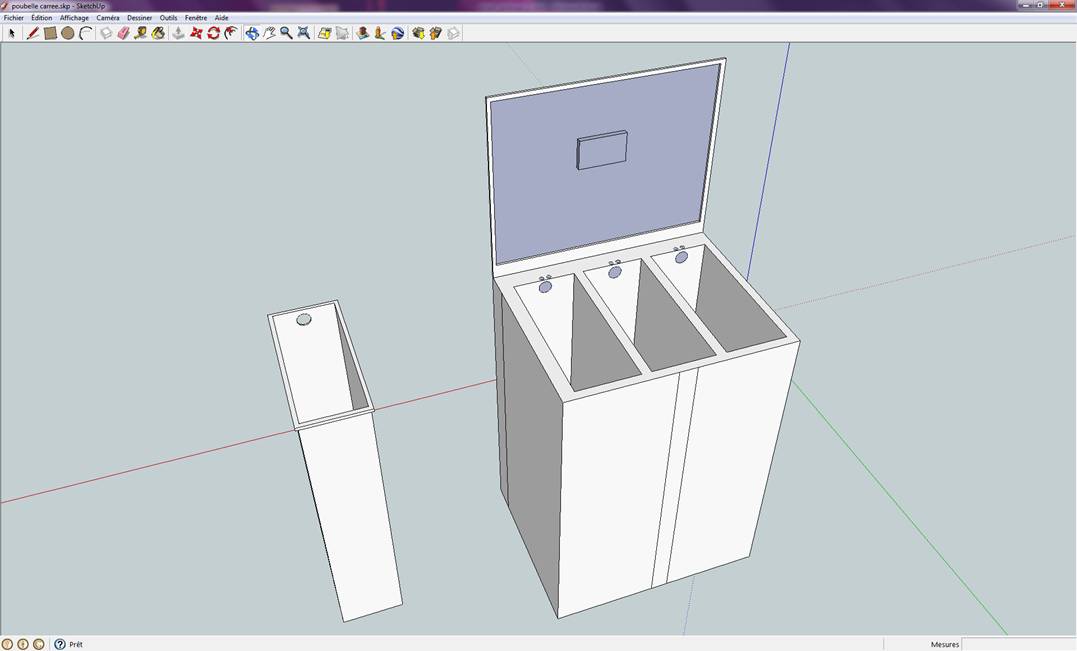

Une vue de la poubelle avec ses trois compartiments et une vue d’un des bacs (il en faudra 3 bien sur) qui ira dans les compartiments. Le bac sera moins profond que la poubelle (environ 5cm), afin de laisser une place au fond pour les composants. Les parois verticales internes aussi sont plus courtes de 5cm pour respecter un passage entre les compartiments. La face arrière de la poubelle doit être un espace creux d’environ 5cm de profondeur (a préciser) afin de loger toutes nos cartes électroniques. 3 capteurs de poids seront logés sur le fond de la poubelle et reliés aux cartes. 6 perçages sont visible sur le dessus de la poubelle (vers l’arrière) et correspondent a la position des 6 LEDS d’indication de compartiment, ainsi que de signalisation de compartiment plein.

Les 3 orifices plus grands situés sur la paroi verticale arrière correspondent au positionnement d’un capteur de niveau (capteur Infra Rouge) pour déterminer le niveau de remplissage de chaque compartiment.

Un perçage similaire devra se trouver dans le même axe sur chaque sceau.

Un couvercle est prévu, pivotant sur un axe horizontal sur l’arrière de la poubelle (similairement à une poubelle classique). Nous devrons prévoir un système de passage de connecteurs reliés au capteur RFID qui sera situé sur la face intérieur du couvercle (rectangle central en relief). La dimension doit être définie.

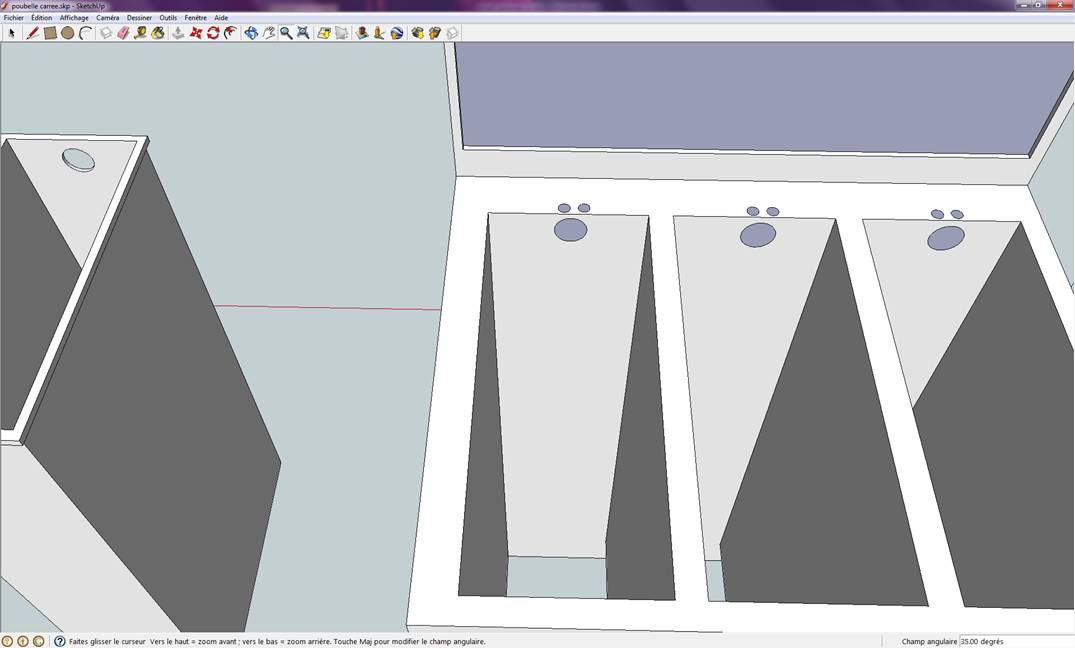

Detail sur l’arriere de la poubelle :
